Inteligentní MPPT solární regulátor nabíjení, 20A s LCD, Bluetooth

Kód 34404bt
Doporučená cena s DPH 2 585
Dostupnost 2 ks
Recyklační příspěvek 2,0 Kč je zahrnut v ceně výrobku a je uveden za měrnou jednotku bez DPH.

      Vytisknout

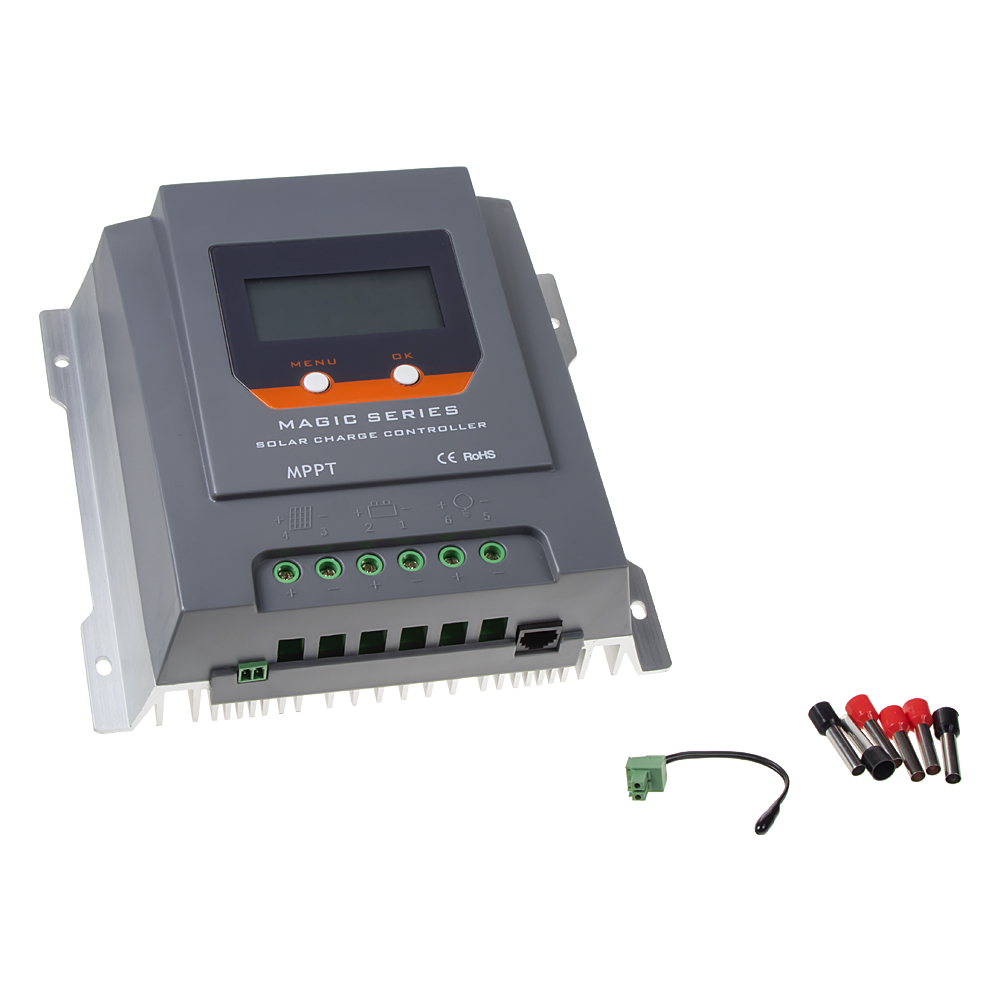

Regulátor MPPT ze série Magic pracuje na základě pokročilé technologie sledování maximálních výkonových bodů (MPPT) a je určen pro fotovoltaické (PV) systémy. Účinnost konverze regulátoru dosahuje až 97%.



Regulátor nabíjení MPPT má mnoho vynikajících vlastností, včetně:

• Inovativní technologie pro sledování maximálních výkonových bodů (MPPT), Účinnost sledování> 99%, plně digitální technologie, vysoká účinnost konverze nabíjení až 97%

• LCD displej, snadné čtení pracovních údajů.

• Funkce statistiky energie v reálném čase

• Automatická detekce 12V / 24V

• Výběr kapalinových, gelových nebo lithiových baterií

• Externí snímač teploty a automatická teplotní kompenzace

• Vestavěný snímač teploty, když teplota překročí nastavenou hodnotu, sníží se nabíjecí proud tak, aby se snížila teplota tak, aby se řídilo zvýšení regulace teploty regulátoru

• 4stupňové nabíjení: MPPT, impulsové (boost), vyrovnávací, plovoucí

• Nabíjecí proud omezující režim, pokud je příliš vysoký výkon fotovoltaických modulů, nabíjecí proud překročí jmenovitou hodnotu a regulátor sníží nabíjecí výkon, který umožňuje systému opět pracovat v nominálním rozsahu nabíjecího proudu

• Více režimů řízení přijímače: standardní, D2D (od soumraku k úsvitu), časovačem a ve zkušebním režimu

• Protokol Modbus založený na rozhraní RS-485 maximalizující možnosti komunikace.

• Výborná tepelná ochrana

• Plně automatické funkce elektronické ochrany

• Aplikace pro ovládání přes Bluetooth ( Aplikace iOS - Solarlife, Android - Skywise)



Jak fungují regulátory nabíjení MPPT?

Úplný název MPPT (sledování maximálního výkonu) je sledování maximálních výkonových bodů. Jedná se o pokročilou metodu nabíjení založenou na detekci výkonu modulu v reálném čase a maximálním bodě na křivce I-V, aby se maximalizovala účinnost nabíjení baterie. Ve většině situací technologie MPPT "zvýší" nabíjecí proud FV modulů.

Nabíjení MPPT: Napájení vstupu regulátoru (Pmax) = Zapnutí výstupu regulátoru (Pout), Iin x Vmp = lout x Vout (proud na vstupu x maximální napájecí napětí = proud na výstupu x napětí na výstupu)

Za předpokladu 100% efektivity. V praxi existují ztráty na vedení a konverzi.

V případě, že maximální výkon napětí (Vmp) fotovoltaických modulů je vyšší než napětí baterie, znamená to, že stávající baterie musí být úměrně vyšší než aktuální výstupní moduly, takže výkon vstupu a výstupu byl vyvážen. Čím větší je rozdíl mezi Vmp a napětím baterie, tím silnější je nárůst proudu. Zvýšení proudu může být významné u systémů, ve kterých má FV obvod vyšší jmenovité napětí než baterie, jak je popsáno v následující části.

Další výhodou technologie MPPT je schopnost nabíjet baterie s menším jmenovitým napětím, než je FV. Například 12V baterie může být nabíjena prostřednictvím napájecích FV obvodů s jmenovitým napětím 12-, 24-, 36- nebo 48V. Moduly připojené k síti lze také použít za předpokladu, že napětí v otevřeném FV obvodu (Voc) nepřekročí maximální dovolené vstupní napětí v hraničních (nejchladnějších) teplotních podmínkách. Dokumentace fotovoltaického modulu by měla obsahovat data Voc pro různé teploty. Vyšší vstupní napětí PV způsobuje nižší vstupní proud PV při daném vstupním výkonu. FV obvody s vysokým vstupním napětím umožňují použití tenčích vodičů. Je zvláště užitečné a úsporné v systémech, ve kterých jsou používány dlouhé kabely, které spojují fotovoltaické moduly s regulátorem.



Výhoda MPPT nad tradičními regulátory PWM

Tradiční regulátory během nabíjení připojují fotovoltaické moduly přímo k baterii. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí obvykle pod Vmp moduly. Například u 12V systému je napětí baterie v rozsahu 10,8-15 Vdc, zatímco Vmp moduly jsou obvykle kolem 16 nebo 17V. Protože tradiční regulátory nefungují vždy ve fotovoltaických modulech Vmp, ztratí se energie, která by mohla být použita k nabíjení baterie a napájení přijímačů. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší ztráta energie.



Technické parametry:

• model: MT2010

• Napětí systému 12V/24V

• Max. nabíjecí proud 20A

• Nabíjecí napětí MPPT (při 25°C) <14.5/29.0V

• Zvýšené napětí (při 25°C) 14.5/29.0V

• Vyrovnávací napětí (při 25°C) 14.8/29.6

• Plovoucí napětí (při 25°C) 13.7/27.45

• Odpojení při nízkem napětí 10.8~11.8V/21.6~23.6V SOC1~5

• Napětí při opětovném zapojení  11.6~12.8V/23.2~25.6V

• Ochrana před přetížením  15.5/31.0V

• Max.napětí baterie  35V

• Tepelná komprese -4.17mV/K na článek (Boost, Equalization) -3.33mV/K na článek (Float)

• Typ baterie kapalinová, gelová, lithiová

• Max.napětí pro připojení PV 100V

• Max.vstupní výkon 260/520W

• Detekované napětí pro soumrak/svítání  8.0/16.0V

• Rozsah sledování MPPT od ~Voc 0.9

• Výstupní proud  20A

• Provozní režim Standard, D2D, Osvětlení ulic (2 -9h)

• Účinnost sledování >99.9%

• Max. konverze nabíjení  97%

• Rozměr  189x175x63 mm

• Hmotnost 1 kg

• Vlastní spotřeba  7mA

• Provozní teplota  -20 ~ +50°C

• Skladovací teplota  -25 ~ +80°C

• Provozní vlhkost  0 ~ 100%RH

• Stupeň ochrany IP32
